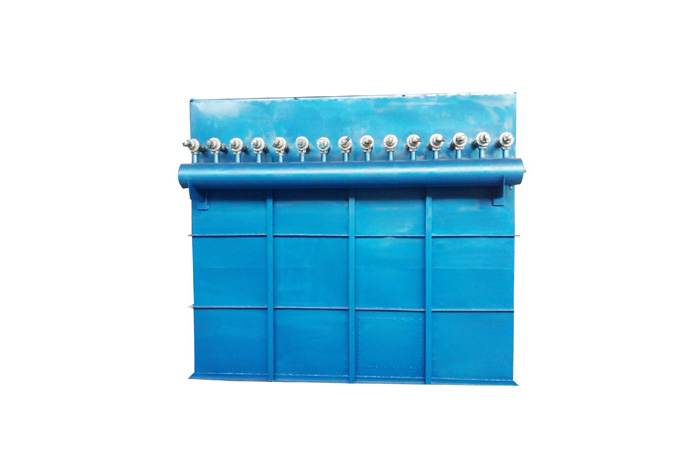

脉冲布袋除尘器

时间:2019-05-08 12:20   tags: 脉冲布袋除尘器



产品详细介绍

脉冲布袋除尘器是以压缩空气为清灰动力,利用脉冲喷吹机构在瞬间放出压缩空气,诱导数倍的二次空气高速射入滤袋,使滤袋急剧膨胀,依靠冲击振动和反吹气流而清灰的袋式收尘器.适用机械、冶金、橡胶、面粉、化工、制药、碳素、建材、矿山等单位。

选用脉冲布袋除尘器有以下需要注意:(1)清灰装置喷吹有多种形式,如逆喷、顺喷、对喷、管式喷吹、箱式喷吹、环隙喷吹等。其中管式中心喷吹应用较多。我公司生产的收尘器为管式中心喷吹。(2)喷吹压力有低压喷吹,压力低于0.4MPA,有高压喷吹,压力高于0.4MPA。高压气源动能较大,用气量较少,低压气源动能较小,用气量较多。脉冲喷吹气源压力不论高低,都以达到彻底清灰为目的,需要的清灰能量是一样。(3)喷吹清灰机构分为无引流喷嘴无文氏管、有引流喷嘴无文氏管和有引流喷嘴有文氏管等组合。(4)脉冲喷吹清灰有在线清灰和离线清灰之分。通过调整收尘器参数,可以使在线与离线清灰达到基本相同的清灰效果。

脉冲布袋除尘器工作原理图

DMC脉冲袋式除尘器技术参数

除尘器型号

DMC60-II型

DMC80-II型

DMC96-II型

DMC120-II型

DMC150-II型

DMC180-II型

DMC240-II型

DMC300-II型

过滤面积(米²)

60

80

96

120

150

180

240

300

滤袋数量(条)

60

80

96

120

150

180

240

300

脉冲阀数量(个)

6

8

8

12

15

15

20

25

处理风量(m³/h)

6450-8600

7500-12000

11600-23200

14600-29200

18000-36000

21600-43200

28800-57600

36000-72000

滤袋规格(直径*长度)

直径130-2450

直径130-2450

直径130-2450

直径130-2450

直径130-2450

直径130-2450

直径130-2450

直径130-2450

脉冲控制仪表

电控

鞍山焦耐设计院图号

T540-1-15

除尘效率(n%)

99-99.5

设备阻力AH(毫米水柱)

120-150

过滤风速V(米/分)

2--4

入口含尘浓度(克/米³)

3--15

气源压力(公斤/厘米²)

4

配用风机型号离心式风机

4-72-11-4.5A

4-72-11-5A

4-72-8C

4-72-8C

4-72-10C

4-72-12C

压缩空气耗量(米³/分)

0.08-0.34

0.13-0.5

0.17-0.67

0.21-0.84

0.25-1.01

0.3-1.18

0.34-1.34

0.42-1.68

注:1、清灰用压缩空气耗量石按喷吹周期0.5-2分钟,喷吹时间0.2秒,喷吹一次每个阀耗气量为0.0035米³/时计算的
2、除尘效率以硅石粉和粘土分实验而得的效率为依据,建议208涤纶绒布作滤袋n=99%,采用£=2毫米厚细毛毡作滤袋n=99.5%
